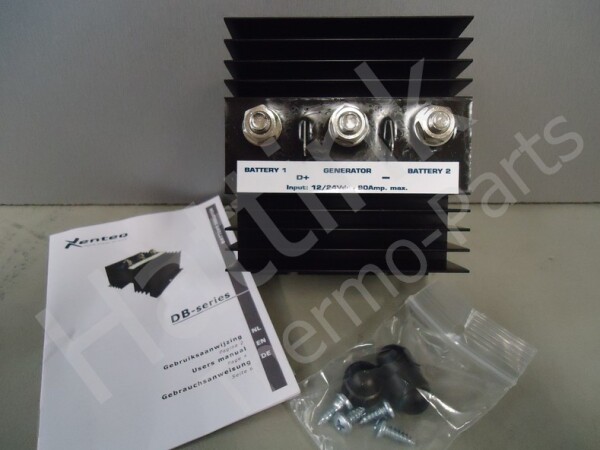

Introductie: Xenteq uit de DB180
De laadstroomverdelers Xenteq uit de DB-serie
zorgen voor een perfecte scheiding
tussen meerdere accu’s zonder dat deze onderling door verbruikers ontladen
kunnen worden. Er kunnen dus meerdere accu’s geladen worden door dynamo
(of lader) zonder dat de accu’s elkaar beïnvloeden.
Deze laadstroomverdelers zijn verliesarm. Bij bijvoorbeeld een volle 100Ah accu
met een ingangspanning van 13,8Volt is het spanningsverlies slechts 0,005Volt.
De DB 180 is geschikt voor 2 accu’s/groepen
accu’s/groepen. Beide laadstroomverdelers zijn geschikt voor 12 en 24 volt
systemen. De accu’s mogen verschillend in capaciteit zijn.
De maximale (laad/dynamo)stroom is 90 Ampère. Indien de laadstroomverdeler
zwaarder belast wordt, raakt deze onherstelbaar beschadigd. Om een hogere
stroom te bereiken kunnen twee laadstroomverdelers van het zelfde type parallel
geschakeld worden. De maximale laadstroom wordt hierdoor verdubbeld tot 180
Ampère.
De maximale ingangsspanning bedraagt 32Volt. Indien deze spanning wordt
overschreden raakt de laadstroomverdeler eveneens onherstelbaar beschadigd.
Instructies
Monteer de laadstroomverdeler op een koele plaats, niet in de directe omgeving
van de motor of andere apparatuur die warmte afgeeft.
De omgevingstemperatuur heeft grote invloed op het vermogen wat de
laadstroomverdeler aan kan. Zie tabel blz. 8 Gebruik voor het aansluiten de
Indien u op de dynamo niet de beschikking
heeft over de D+ aansluiting, kunt u de D+
van de laadstroomverdeler verbinden met
het contactslot.
Deze Xenteq Type DB 180 is
Geschikt voor 12 / 24 Vdc
Max. laadstroom 90 Amp.
Max. ingangspanning voltage 32 Vdc
Aantal uitgangen 2
Verlies arm Ja (0,005Volt.)
Ideale omgevingstemperatuur 5 - 20°C
Aansluitingen 3x M8 bolts
and 2x 6,3mm amp schuif
Afmetingen in cm. 10x12,5x6,5 cm
Gewicht 0,7 kg
Advies onderstaand schema voor kabeldikte en lengte
Max. Laadstroom Kabellengte t/m
1 mtr.
Kabellengte t/m 2 meter
Max. Laadstroom 1Meter 2Meter
40 Ampère 6 mmq 16mmq
50 Ampère 10mmq 16mmq
60 Ampère 10mmq 25mmq
70 Ampère 16mmq 25mmq
80 Ampère 16mmq 35mmq
90 Ampère 16mmq 35mmq
D+ draad 1 mmq
Perfecte scheiding tussen 2 of 3 accu's
Wel gelijktijdige lading maar de accu's
kunnen elkaar niet ontladen
Met actieve spanningcompensatie

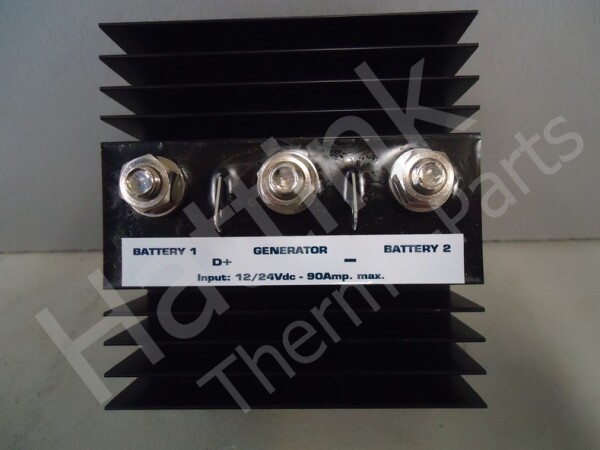

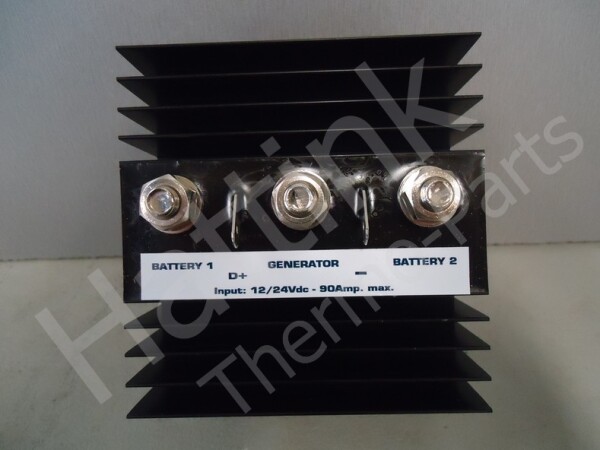

Beschrijving op artikel:
Battery 1 Generator Battery 2
Max 90 Amp 12-24 Volt
DB180 Battery Isolator

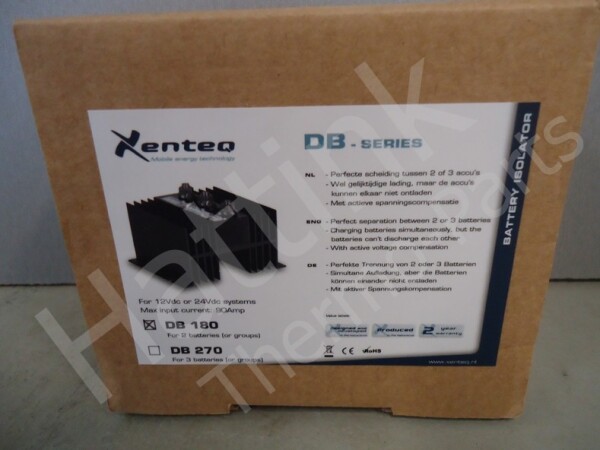

Beschrijving op verpakking:
Xenteq
DB Series
Battery Isolator
For 12Vdc or 24Vdc systems
Max current 90Amp
DB180 for 2 batteries or groups
