Introducción: Xenteq del DB270
Los distribuidores de corriente de carga Xenteq de la serie DB
asegurar una separación perfecta
entre varias baterías sin que sean descargadas por los consumidores.
podría ser. Por lo tanto, se pueden cargar varias baterías con dínamo
(o cargador) sin que las baterías se influyan entre sí.
Estos distribuidores de corriente de carga son de bajas pérdidas. Por ejemplo, con una batería completa de 100 Ah
con un voltaje de entrada de 13,8 voltios, la caída de voltaje es de solo 0,005 voltios.
El DB 270 es adecuado para 3 baterías / grupos
baterías / grupos. Ambos distribuidores de corriente de carga son adecuados para 12 y 24 voltios
sistemas. Las baterías pueden tener diferente capacidad.
La corriente máxima (carga / alternador) es de 90 amperios. Si el distribuidor de corriente de carga
más cargada, sufrirá daños irreparables. A un
más alto
Para alcanzar la corriente, dos distribuidores de corriente de carga del mismo tipo pueden ser paralelos
se puede cambiar. La corriente de carga máxima se duplica a 270
Amperios.
El voltaje de entrada máximo es de 32 voltios. Si esta tensión es
superado, el distribuidor de corriente de carga también sufrirá daños irreparables.
Instrucciones
Monte el distribuidor de corriente de carga en un lugar fresco, no en las inmediaciones
del motor u otro equipo que emita calor.
La temperatura ambiente tiene una gran influencia en la potencia del
el distribuidor de corriente de carga puede. Consulte la tabla en la página 8 Utilice
para conectar
Si no tiene la eliminación
en la dinamo
tiene la conexión D +, puede utilizar la D +
del distribuidor de corriente de carga a
el interruptor de encendido.

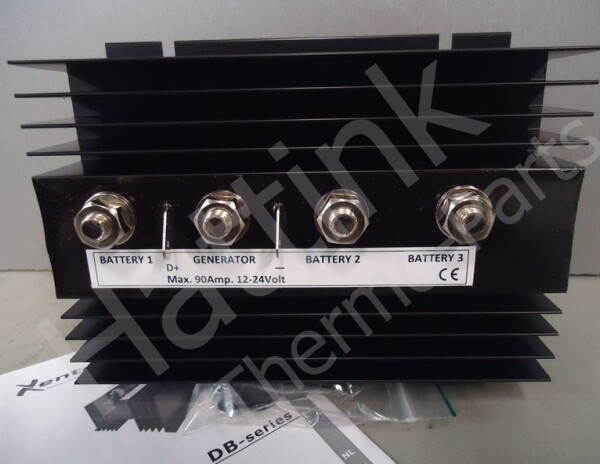

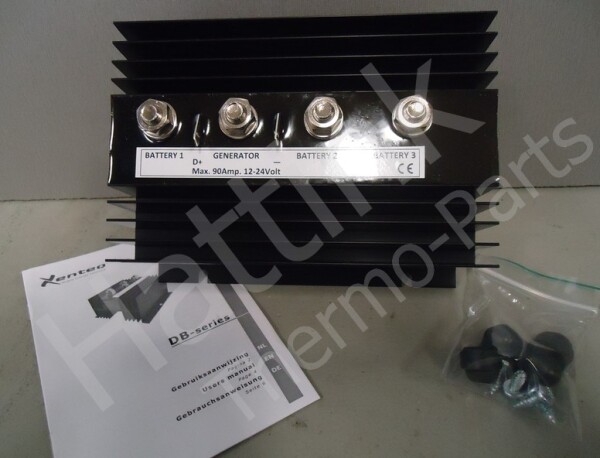

Este Xenteq Type DB 270 es
Adecuado para 12/24 Vdc
Max. corriente de carga 90 Amp.
Max. voltaje de entrada voltaje 32 Vdc
Número de salidas 3
Pérdida baja Sí (0,005 voltios)
Temperatura ambiente ideal 5 - 20 ° C
Conexiones 4 tornillos M8
y 2 diapositivas de amplificador de 6,3 mm
Dimensiones en cm. 16x12,5x6,5 cm
Peso 1 kg
Indique el siguiente diagrama para el grosor y la longitud del cable
Max. Corriente de carga Longitud del cable hasta
1 mtr.
Longitud del cable hasta 2 metros
Max. Corriente de carga 1 metro 2 metros
40 amperios 6 mmq 16 mmq
50 amperios 10 mmq 16 mmq
60 amperios 10 mmq 25 mmq
70 amperios 16 mmq 25 mmq
80 amperios 16 mmq 35 mmq
90 amperios 16 mmq 35 mmq
D + alambre 1 mmq
