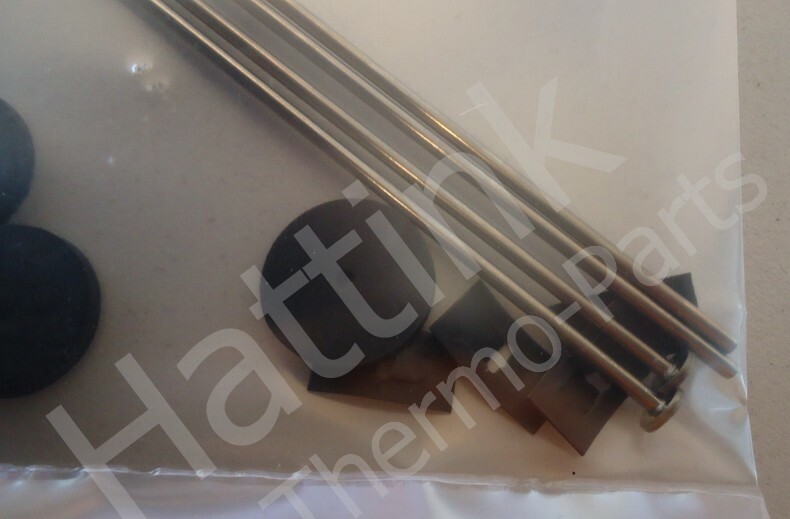

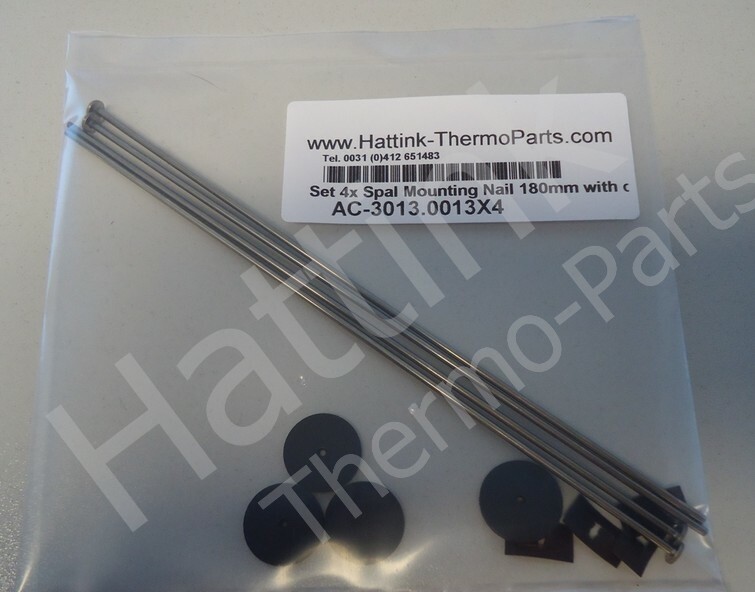

Bevestigingspin RVS 2mm rond lengte 180mm
voor bevestiging door koelerblok
van de airco condensor, radiator , oliekoeler
van een totaal maximale dikte van 150mm

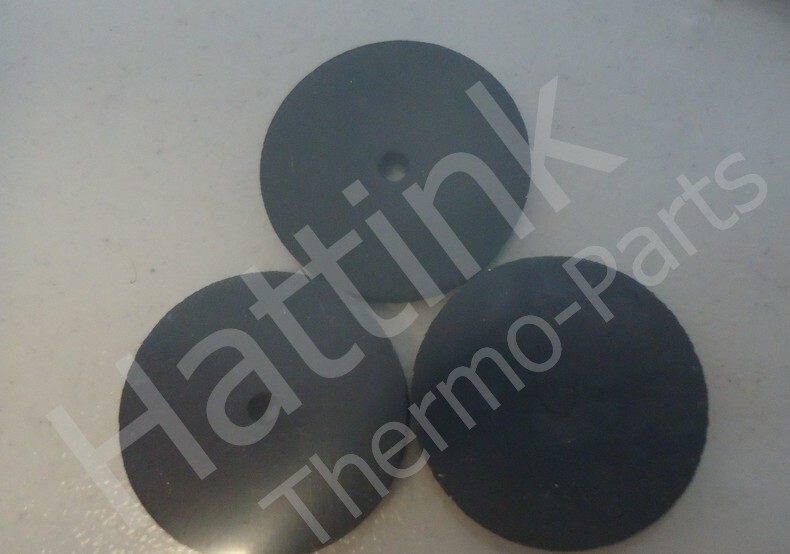

wordt geleverd met rubberring ter bescherming van koelerblok
van 17,7 mm rond 2mm dik.
met verenstalenklem voor bevestiging op pin.
Montage advies:
Eerst de juiste plek te selecteren voor montage van de ventilator
op het blok en dat de bevestegingspinnen door het blok
zodat deze goed en veilig bevestigd kan worden.
Dan de rvs nagel/pin via de
voorbestemde gaten 3,2 mm in ventilator
door steken tot kop van de nagel/pin
Evt. op de vier grote gaten van 6,5mm rond
een druppel kit (silicone/ruitenkit) van 8 - 9 mm bij voorkeur kleur zwart.
om het schuren tegen het koelerblok tegen te gaan.
en de ventilator op de gekozen plek te monteren
de nagel/pin einden door het blok te voeren.
en daarna ventilator aan te drukken tegen koelerblok.
en de rubber rondjes over de uiteinden heen te schuiven tegen koelerblok
daarna kruislinks de verenklem met de vierpunt aanranking over de nagel/pin
te schuiven tot deze goed vast zit tegen de rubbering.
